文章導讀: 一、供貨界限(1)回水管道——自鍋爐房外1米始(不含循環水泵、電動閥，電動閥門屬于自控專業)至省煤器入口(包含之間的所有管道、支吊架、手動閥門)。(2)出水管道&md
(1)回水管道——自鍋爐房外1米始(不含循環水泵、電動閥，電動閥門屬于自控專業)至省煤器入口(包含之間的所有管道、支吊架、手動閥門)。
(2)出水管道——自鍋爐出水集箱始至鍋爐房外1米(包含之間的所有管道、支吊架、閥門)
(3)補水管道--自水處理出口始至鍋爐循環水系統補水點之間的所有管道(包含之間的所有管道、支吊架、手動閥門)。
(4)燃燒系統——自爐排上混煤器始經分層給煤進入爐排(不包含煤倉和溜煤管)。
(5)排渣：至鍋爐出渣機水封以下。
(6)煙道：DHL燃煤熱水鍋爐本體出口1米止，自省煤器入口(柱外500-m)始至空預器出口止，鍋爐廠供貨范圍內的支架、保溫等均由鍋爐廠負責。(預留爐內、爐外脫硝溫度區間，不提供脫硝設備，不提供爐外脫硝部分鋼架煙道、平臺保溫等)。
(7)風道：自鼓風機始經空預器至鍋爐，鍋爐廠供貨范圍內的支架、保溫等均由鍋爐廠負責。(包括吸風道至鼓風機入口鋼制風管道)
(8)二次風：自二次風機始至鍋爐，鍋爐廠供貨范圍內的支架、保溫等均由鍋爐廠負責。(如有二次風由鍋爐廠家負責安裝)。
(9)放空：放空閥出口止。
(10)排灰：至鍋爐除灰機水封以下。
(11)排污：至地溝。

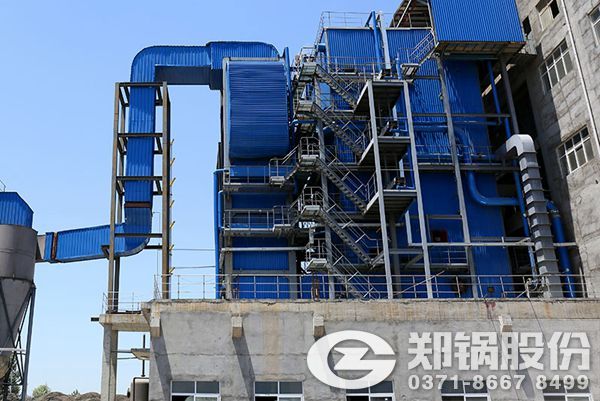

角管式燃煤熱水鍋爐
1、工程配置清單
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
一、鍋爐部分 |
|||||
|
1 |
鍋爐主機 |
DHL116-1.6/130/70-AII |
套 |
3 |
|
|
2 |
一次閥門儀表 |
配套 |
套 |
3 |
國內一線品牌 |
|
3 |
減速機 |
116MW 配套 單臺鍋爐2個 |
套 |
3 |
|
|
4 |
混煤器 |
116MW 配套 |
套 |
3 |
|
|
5 |
取樣冷卻器 |
鍋爐配套 |
套 |
3 |
|
|
6 |
排污擴容器 |
|
套 |
1 |
|
|
7 |
燃氣脈沖吹灰器 |
116MW 配套 |
套 |
3 |
|
2、鍋爐本體詳細供貨清單(單臺，包含但不限于本清單)
|
序號 |
名稱 |
主材 |
重量（kg） |
備注 |
|
1 |
鍋筒及鍋內 |
|
|
|
|
1-1 |
鍋筒 |
Q245R |
|
|
|
1-2 |
鍋筒內部裝置 |
Q235B |
|
|
|
2 |
水管系統 |
|
|
|
|
2-1 |
光管 |
20GB/T3087 |
|
|
|
2-2 |
膜式壁 |
20GB/T3087 |
|
|
|
2-3 |
蛇形管 |
20GB/T3087 |
|
|
|
3 |
蛇形管省煤器 |
20GB/T3087 |
|
|
|
4 |
空氣預熱器 |
Q235B |
|
|
|
5 |
本體管路 |
20GB/T3087 |
|
|
|
6 |
本體支撐 |
20GB/T3087 |
|
|
|
7 |
平臺扶梯 |
Q235B |
|
|
|
8
|
下部爐墻及密封
|
Q235B |
|
|
|
06Cr19Ni10 |
|
|
||
|
9 |
外護板 |
Q235B |
|
|
|
10 |
剛性梁 |
Q235B |
|
|
|
11 |
門類及罩殼 |
Q235B |
|
|
|
12 |
二次風 |
20GB/T3087 |
|
|
|
13 |
連接煙道及風道 |
Q235B |
|
|
|
14 |
蛇形管支撐 |
Q235B |
|
|
|
15 |
雜件 |
/ |
|
|
|
16 |
橫梁爐排 |
HT50 |
|
|
|
17 |
分層給煤 |
/ |
|
|
|
18 |
鍋爐預埋件 |
|
|
|
3、閥門儀表清單
|
件號 |
代號 |
名稱 |
數量 |
總量 |
備注 |
|
1 |
H44H-25 |
止回閥 PN25 DN450 |
2 |
6 |
|
|
2 |
WSSX-411 |
電接點溫度計0～200℃ M27*2 L=270 |
4 |
12 |
|
|
3 |
Y-250 |
壓力表 0～2.5MPa M20*1.5 |
3 |
9 |
|
|
4 |
X14W-25T |
三通旋塞 DN15 M20*1.5 |
9 |
27 |
|
|
5 |
J41H-25 |
截止閥 PN25 DN25 |
15 |
45 |
|
|
6 |
Z41H-25 |
閘閥 PN25 DN50 |
1 |
3 |
|
|
7 |
|
排污閥 PN25 DN50 |
1 |
3 |
|
|
8 |
A48Y-25 |
彈簧安全閥 PN25 DN150 Ps=1.6-2.0MPa |
5 |
15 |
|
|
9 |
J41H-25 |
截止閥 PN25 DN20 |
1 |
3 |
|
|
10 |
Z41H-25 |
閘閥 PN25 DN40 |
12 |
36 |
|
|
11 |
|
排污閥 PN25 DN40 |
12 |
36 |
|
|
12 |
A48Y-25 |
彈簧安全閥 PN25 DN50 Ps=1.4-1.8MPa |
3 |
9 |
|
|
13 |
J41H-25 |
截止閥PN25 DN15 |
2 |
6 |
|
備注：閥門儀表各廠家可根據具體情況調整，但必須保證鍋爐正常使用，如有任何缺失鍋爐廠家應無償提供。
4、備品備件清單
|
序號 |
設備／部件 |
數量 |
總量 |
備注 |
|
(名稱型號) |
||||
|
1 |
爐排備品備件 |
/ |
|
永寧機械廠供 |
|
1.1 |
止動墊片 |
20 |
60 |
/ |
|
1.2 |
左邊片 |
10 |
30 |
/ |
|
1.3 |
右邊片 |
10 |
30 |
/ |
|
1.4 |
左中橫梁 |
4 |
12 |
/ |
|
1.5 |
右中橫梁 |
4 |
12 |
/ |
|
1.6 |
左邊橫梁 |
8 |
24 |
/ |
|
1.7 |
右邊橫梁 |
8 |
24 |
/ |
|
1.8 |
導向輪 |
10 |
30 |
/ |
|
1.9 |
鏈軸 |
10 |
30 |
/ |
|
1.10 |
滾輪 |
8 |
24 |
/ |
|
1.11 |
槽型鐵 |
10 |
30 |
/ |
|
1.12 |
中片 |
400 |
1200 |
/ |
|
1.13 |
方頭螺栓 |
12 |
36 |
/ |
|
2 |
人孔墊 300*400 |
4 |
12 |
/ |
|
3 |
手孔墊 88*102 |
20 |
60 |
/ |
