120萬噸/年焦化干熄焦余熱綜合利用項目

干熄焦余熱鍋爐安裝在寧夏某公司廠區內，用于冷卻干熄焦系統循環氣體并產生蒸汽。

一、干熄焦鍋爐技術參數

1、干熄焦鍋爐型式：單汽包自然循環室外型中溫中壓蒸汽鍋爐

2、干熄焦鍋爐循環系統

3、鍋爐入口煙氣量： 960℃時正常約215000Nm3/h

最大約245000Nm3/h

4、鍋爐入口煙氣溫度： 900～980℃

5、鍋爐出口煙氣溫度： 160～180℃

6、循環氣體成分(供參考)：

表2 循環氣體成分

SOx濃度：30～50PPm

鍋爐入口含塵濃度： ～20g/Nm3

7 鍋爐蒸發量：

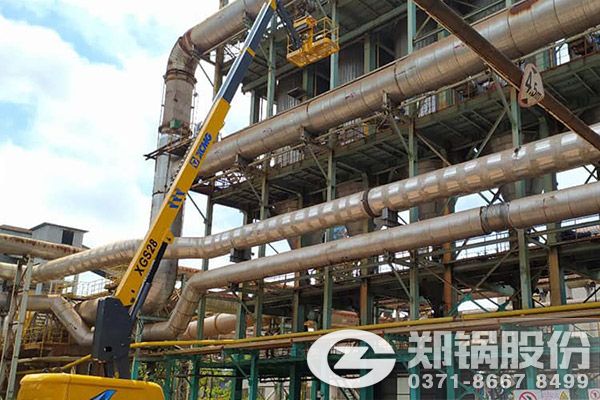

干熄焦余熱鍋爐

二、干熄焦余熱鍋爐構造

鍋爐爐膛用膜式水冷壁全懸吊結構。鍋爐本體通過吊桿懸吊在鋼構架大板梁上，其整體可自由向下膨脹。

鍋爐入口尺寸應與一次除塵器出口尺寸一致。由鍋爐廠家負責鍋爐入口部分的砌磚。

一次除塵器出口(與高溫補償器連接處的)砌磚的內部尺寸為：底部砌磚上表面標高+21.5m，寬6100mm，高4535mm，上部拱形，拱頂半徑R3843mm;一次除塵器出口(與高溫補償器連接處)的砌磚的外部尺寸：寬6916mm，上部拱形，拱頂半徑R4376mm;一次除塵器金屬結構(框架)內側尺寸：寬6928mm(含兩側各6mm鋼板厚度)，高5532mm。

• 鍋爐外形尺寸： 各層平臺標高：5.6m，9.6m，13.6m， 17.0m，21.8m，26.4m，31.0m。
• 汽包中心標高： ～32.4m
• 鍋爐循環氣體入口膨脹節外部尺寸： 5532mm×6928mm(高×寬)
• 鍋爐循環氣體入口膨脹節內部尺寸(砌磚后)：4535mm×6100mm(高×寬)
• 底部耐材上表面標高：21.500m
• 鍋爐入口至鍋爐煙氣出口中心線間距：5000mm(其中：鍋爐入口至鍋爐柱軸線500mm)
• 鍋爐跨距：煙氣入口方向9800mm(+副跨5000mm)
• 煙氣出口方向10400mm(+樓梯跨3000mm)
• 煙氣進出口方向(俯視圖方向)：從下側進，右側出。
