DHL燃煤鍋爐

角管鏈條爐排鍋爐整體為“n”型布置，由Φ1600mm鍋筒、爐膛水冷壁、外置下降管、大鱗片鏈條爐排、二組省煤器及管式空氣預熱器組成,該鍋爐下降管布置在鍋爐四角上，不僅作為水循環通道，同時還作為鍋爐的支撐框架，把這種角上布置有不受熱下降管且有自支撐的鍋爐稱為角管式鍋爐。

DHL系列角管鏈條爐排鍋爐采用了“基于高溫分離的飛灰內循環流化復燃裝置”等三個發明專利和兩個實用新型專利技術。具有熱效率高，運行成本低，能長期無故障運行，鍋爐出口煙塵排放濃度低，重量輕，基建投資少，片裝出廠，現場安裝工作量小，安裝周期短等特點，是我國大容量熱水鍋爐的最新替代產品。

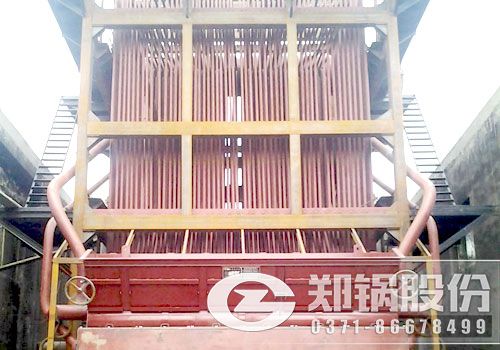

DHL系列角管鏈條爐排鍋爐鍋筒為外置式，爐膛為全封閉的膜式壁結構，對流受熱面采用氣面管結構，無鋼架，水循環獨特且安全，啟動迅速。鍋爐設計為雙層布置，也可一層布置，可采用二臺垂直上煤機單獨上煤、也適用聯合輸煤。鍋爐本體采用下支承、吊頂、耐熱混凝土輕型爐墻、爐頂，由八根立柱承重，鍋爐工質為經處理的軟水，設計回水溫度70℃、出水溫度130℃，也可按回水溫度90℃，出水溫度150℃運行。

產品用途：

DHL系列角管鏈條爐排燃煤鍋爐產品可用做為城市和工礦企業等集中供熱的熱源主機，單機可供300000-400000m²建筑面積采暖，也可作為熱電廠高峰鍋爐，調節城市熱網運行。對于需要大量工藝熱水的工礦企業該鍋爐也能滿足其需求。

1、采用西安交通大學研究的兩項鍋爐產品設計發明專利：

①基于高溫分離的飛灰內循環硫化復燃裝置 國家發明專利被受理的申請號：200610043133.2

②角管式鍋爐旗式對流受熱面復合等流速設計方法 國家發明專利被受理的申請號：200610043132.8

2、采用橫梁式爐排，爐排運行阻力小；爐排片冷卻效果好，故障率低；爐排漏“燃料”量小。燃燒系統生產制造為國內一流廠家專業生產。

3、鍋爐整體采用二次風湍動燃燒設計思路和飛灰高溫分離+飛灰內循環流化再燃技術。

4、鍋爐爐體是輕型爐墻結構，保溫性能好，不漏灰，環境優良。

5、該型鍋爐可根據用戶不同煤種進行爐拱的相應設計。
