670萬平方米供暖采購3×116MW角管鍋爐項目及其輔助設備

一、項目概況

• 總供熱面積：670萬平方米(其中近期設計供熱規模220萬平方米，遠期新增供熱規模450萬平方米);
• 總供熱負荷：332.28MW(近期設計供熱負荷110.88MW，遠期新增負荷221.4MW);
• 總裝機容量：3×116MW高溫水燃煤鍋爐，土建一次性建成，鍋爐近期安裝2臺，預留遠期1臺安裝位置;
• 全年采暖總耗熱量：近期840405.7GJ，遠期2518488.6GJ;
• 建設熱力站共48座(其中近期14座，遠期增加34座)，5MW熱力站29座(近期6座，遠期增加23座)，10MW熱力站19座(近期8座，遠期增加11座)。本項目供熱范圍內建設隔壓泵站1座(遠期)。
• 建設供熱管網總長度2×24.634km(其中近期2×10.826km，遠期2×13.808km)，最大供熱管徑DN1000，最小管徑DN200。
• 熱源廠總征地面積：63.86畝;
• 工程建設年限：近期2020~2025年，遠期2025~2030年;

二、工程范圍

本工程范圍是 3×116MW(DHL角管鍋爐本體、閥門儀表及其配套設備的供貨)主要內容有：

1、鍋爐主機;

2、一次閥門儀表;

3、減速機;

4、混煤器;

5、排污擴容器;

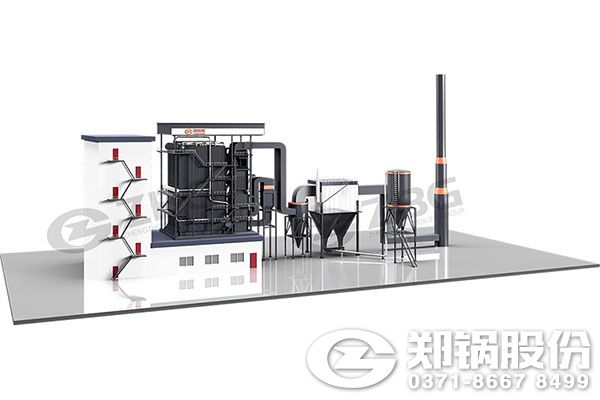

DHL角管鍋爐

三、氣象參數

天水市地處大陸內部，屬北溫帶亞溫區域，屬大陸性半濕潤季風氣候，四季分明。氣象特征是日照較短，熱量稍欠，降水不均，多干旱災害。主要氣象參數為：

1. 年平均溫度：11℃
2. 極端最高溫度：38.2℃
3. 極端最低溫度：-17.4℃
4. 冬季通風室外計算溫度：-2.0℃
5. 冬季空調室外計算溫度：-8.4
6. 夏季空調室外計算干球溫度：30.8
7. 夏季通風室外計算溫度：26.9
8. 冬季室外平均風速 ：1.0
9. 冬季最多風向： C，ESE
10. 冬季最多風向的頻率： 51%，15%
11. 年最多風向： C，ESE
12. 年最多風向的頻率： 47%，15%
13. 冬季日照百分率：46%
14. 最大凍土深度：90cm
15. 冬季室外大氣壓力：89.24KPa
16. 夏季室外大氣壓力：88.12KPa
17. 采暖期室外平均溫度(+5)：0.3℃
18. 冬季采暖室外計算溫度：-5.7℃
19. 日平均溫度小于等于+5℃的天數：119天
20. 日平均溫度小于等于+5℃起止日期：11.11~3.09

四、使用燃料資料

燃用煤顆粒度：煤粒φ<40mm, 0～6mm<30%，其中 0～3mm<15%。

堿金屬含量Na2O+K2O≤1.5%

五、鍋爐技術要求

3×116MW 角管鍋爐為單鍋筒橫置式鏈條爐排鍋爐，室內雙層布置。

鍋爐主要參數(燃用設計煤種，注：壓力單位中“g”表示表壓):

• 鍋爐型號：DHL116-1.6/130/70-AII
• 額定供熱量：116MW
• 額定壓力：1.6MPa
• 回水溫度：70℃
• 出水溫度：130℃
• 額定循環水量：1652t/h
• 設計排煙溫度：≤150℃
• 設計排煙過量空氣系數：1.4
• 設計效率：≥83%
• 經濟運行工況范圍：80～100%
• 穩定運行工況范圍: 30～110%
• 整體水壓試驗壓力：2.0MPa
• 經濟運行工況范圍：80～100%
• 穩定運行工況范圍: 30～110%
• 整體水壓試驗壓力：2.0MPa
• 鍋爐熱力特性(設計煤種、額定工況下)爐膛出口空氣過剩系數α：1.3

鄭鍋股份-西安熱力DHL116MW角管式鏈條鍋爐項目

• 項目地址:西安市閻良區
• 購買設備:QXL116-1.6/130/70-AⅡ
• 應用領域:熱力公司
• 介質分類:熱水鍋爐

該爐是通過對GEF項目引進技術以及國內外角管水管鍋爐產品和技術研究的基礎上，根據我國燃煤鏈條爐排的技術發展特點和市場需求進行自主創新設計的具有水循環可靠、高效燃燒、低污染排放的大容量層燃鏈條爐排熱水鍋爐節能產品。

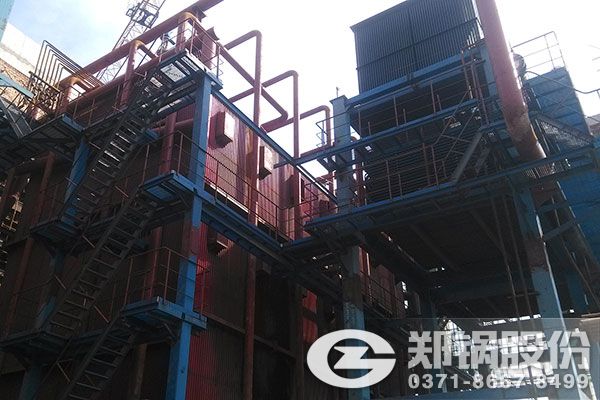

西安城北熱力116MW角管式熱水鍋爐

116MW角管式熱水鍋爐采用可靠的水循環結構，同時具有強制和自然循環的優勢，以強制循環實現水冷壁較高的質量流速;鍋爐具有停電保護能力，自然循環過渡，水冷壁全部上升流動，超大水容量;鍋爐高效燃燒節能，二次風湍動設計，減少氣體不完全燃燒損失和飛灰損失。

該角管式鍋爐為單橫鍋筒鏈條爐排水管鍋爐。循環方式為采用鍋筒輔助的強制水循環方式，鍋爐水冷壁全部上升流動。
