焦化余熱鍋爐煙氣量50000Nm3/h,煙氣溫度入爐約900~1200℃

河南某新材料公司6萬噸/年延遲瀝青焦及4萬噸/年針狀焦工程，煙氣量50000Nm3/h,煙氣溫度入爐約900~1200℃，余熱鍋爐廠家設計的是16t/h焦化余熱鍋爐，下面是焦化余熱鍋爐的技術條件和供貨范圍。

一、焦化余熱鍋爐技術條件

1.煙氣量:50000Nm3/h

煙氣成分：CO2 4.2%;H2O 13%;O2 9.3%;N2 73.5%

煙氣中含粉塵：1500mg/Nm3

2.操作條件

煙氣溫度：入爐約900~1200℃ 出爐180℃

煙氣壓力：-150Pa

3.產蒸汽量：16t/h(廠家進行核算，并提供核算結果)

蒸汽溫度：250℃

蒸汽壓力：1.3MPa

4.鍋爐除氧水進水溫度：104℃;壓力1.9MPa

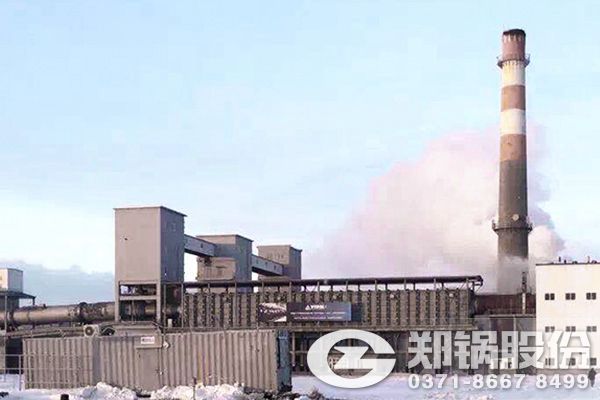

鄭州鍋爐廠焦化余熱鍋爐項目圖

二、供貨范圍

供貨商的供貨范圍應包括(但不局限于)下列內容：

1.賣方除提供詢價設備外還應提供所有必需的輔助設備和材料包括鍋爐筒、集汽箱、省煤器、定期排污、連續排污、取樣及加藥設備、并提供煙囪高度及直徑等。

2.應提供所供設備的所有儀表、控制系統并配套電控柜。

3.應提供所供設備(單個設備或者成套設備)的附屬安全設備及上下游連接管、閥門、平臺及其它材料。并提供詢價設備與相關設備接口之間所需的所有連接部件。與外部設備、管線相連的接口需提供配對法蘭及其緊固件。

4.技術文件：供貨商應提供所有用于設計、制造、安裝、操作、維修、檢驗數據、 圖紙、文件等中文資料。

5.供貨商義務協助甲方設計部門共同進行線路優化及與詢價設備有關的設計工 作。經設計技術聯絡確認后方可制作。

6.對于撓性連接要提供撓性連接接頭和上下固定卡子。

7.供貨范圍內的設備支撐結構及安裝用的地腳螺栓、螺母、墊片和調整墊鐵。

8.潤滑及冷卻系統(如果有)。

9.安全保護系統(如果有)。

10.專用工具(如果有)。

11.安裝和維修用特殊工具。

12.安裝和試車用備品備件和消耗品。

13.生產操作用備品備件和消耗品。

14.提供設備維護、操作培訓。
