300t/d垃圾焚燒立式余熱鍋爐設計分享

1、適用垃圾熱值范圍：最低工況4200kJ/kg;最高工況8300kJ/kg;設計工況5800kJ/kg。

2、入爐垃圾元素分析見表1。

表1入爐垃圾元素分析

3、鍋爐受熱面煙氣溫度見表2。

表2 鍋爐受熱面煙氣溫度

4、余熱鍋爐的主要結構：

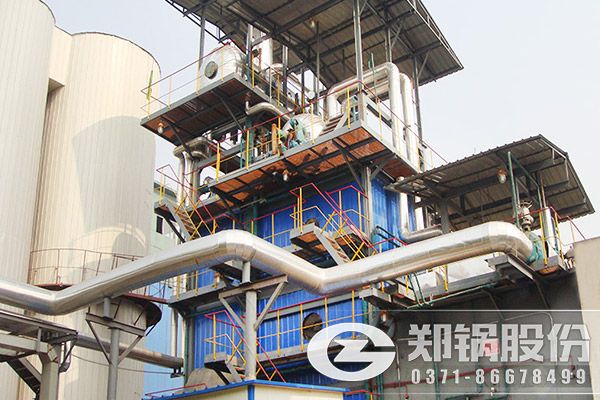

300t/d垃圾焚燒立式余熱鍋爐

余熱鍋爐采用單鍋筒自然循環，4垂直煙道，垂直頂支吊結構，室內布置，爐膛位于焚燒爐排上方。鍋爐的第1煙道四周敷設耐火磚對膜式壁加以保護。第2、3煙道中采用裸露的水冷壁，內壁不敷設耐火材料。在第3煙道中布置了過熱器和w型蒸發管束，過熱器采用三級布置，二級噴水減溫的結構型式。第4煙道為護板結構，布置了四級省煤器。過熱器，省煤器均為順列布置。在2、3煙道下部布置了灰斗，用來收集鍋爐的飛灰。
