35t/h燃煤蒸汽鍋爐技術參數和配套設備表

日期：2018-06-14 08:07:06 作者：燃油鍋爐廠瀏覽量：

文章導讀: 35t/h燃煤蒸汽鍋爐　　35t/h燃煤蒸汽鍋爐技術參數　　1、額定蒸發量：35t/h　　2、額定蒸汽壓力：3.82MPa(表壓)　　3、額定蒸汽溫度：450℃　　4、給水溫度：105℃　　5、水壓試驗

35t/h燃煤蒸汽鍋爐技術參數和配套設備表.jpg

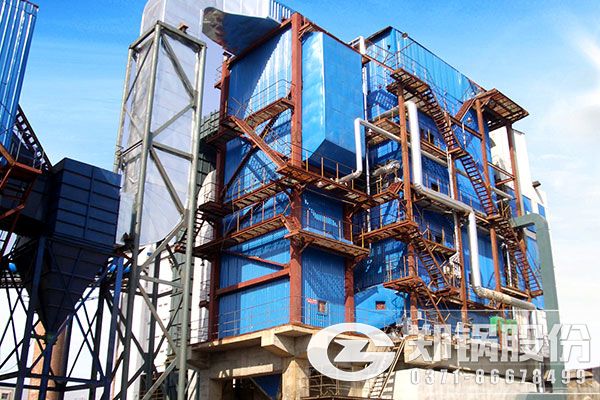

35t/h燃煤蒸汽鍋爐

　　35t/h燃煤蒸汽鍋爐技術參數

　　1、額定蒸發量：35t/h

　　2、額定蒸汽壓力：3.82MPa(表壓)

　　3、額定蒸汽溫度：450℃

　　4、給水溫度：105℃

　　5、水壓試驗壓力：5.25Mpa

　　6、監檢標記CS

　　7、初始

　　8、排煙溫度：145℃

　　9、鍋爐設計效率：>85%

　　10、燃料：褐煤

　　35t/h燃煤鍋爐配套設備表

序號	設備名稱	規格型號	臺數	主要技術特性
1	燃煤蒸汽鍋爐	ZG-35/3.82-450	2	額定蒸發量：35t/h
2	給水取樣冷卻器		2	1、材質：A3鋼材　　蛇形管（20G）　　2、5kgf/cm2
3	爐水取樣冷卻器		4
4	飽和蒸氣取樣冷卻器		4
5	過熱蒸氣取樣冷卻器		2
6	放空消音器	JKGPX-ZH-57-12	2	1、介質：過熱蒸氣；2、溫度：450℃；3、排量：12t/h；4、主體材料：20G；5、消音量：40Db( A)
7	二次風道伸縮節	600*500	4
8	一次風道伸縮節	1000*700	2
9	一次風機	9-19N0 16D	2	1、流量：29000-36000m3/h；2、壓力：16000-14000Pa
10	電動機	Y355M-40	2	1、功率：250Kw；2、轉數：1400r/min
11	二次風機	9-19N0 12.5D	2	1、流量：19000-21000m3/h；2、壓力：9300-9000Pa
12	電動機	Y280-4	2	1、功率：75Kw；2、轉數：1400r/min
13	引風機	Y5-48-15D	2	1、流量：97000-117000m3/h；2、壓力：2440-3570Pa
14	電動機	Y355M-4	2	1、功率：250Kw；2、轉數：1400r/min
15	除鐵器		2
16	煤倉	150m3	2
17	煤插板閥	500*500	4
18	螺旋給煤機	0-10t/h	4	給煤量0-10t/h
19	減速機	250	4	數比：31：5
20	電機	Y132S-4	4	電機功率：5.5KW；轉數：1450
21	回轉式冷渣機		2	1、排渣量：3t/h；2、進水溫度：≤30℃；3、出水溫度：≤90℃；4、進渣溫度：≤1000℃；5、出渣溫度：≤100℃
22	擺線針輪減速機	XWE-53	2	數比：121
23	電機	YVP100L1-4	2	1、功率：2.2KW；2、額定電流：5.0A
24	風扇	G100	2	1、功率：65W；2、風量：650ｍ3/h；3、風壓：82pa；4、轉數：2900r/min
25	布袋除塵器	35t/h	2
26	給水泵(帶電機）	DG46-50×12	3	1、流量：45t/h；2、揚程：600m
27	刮板除渣機	0-6t/h	1
