水泥廠95000標方/小時廢氣量AQC余熱鍋爐

水泥窯的廢氣余熱主要有兩部分，一是窯頭冷卻機排出的熱空氣;二是窯尾預熱器排出的熱煙氣。AQC余熱鍋爐（水泥窯窯頭余熱鍋爐）為水泥窯余熱發電系統中回收水泥窯窯頭冷卻機廢氣余熱的重要設備，SP（水泥窯窯尾余熱鍋爐）為水泥窯余熱發電系統中回收水泥窯窯尾預熱器的廢氣的重要設備。下面著重介紹水泥窯窯頭AQC和窯尾SP鍋爐。

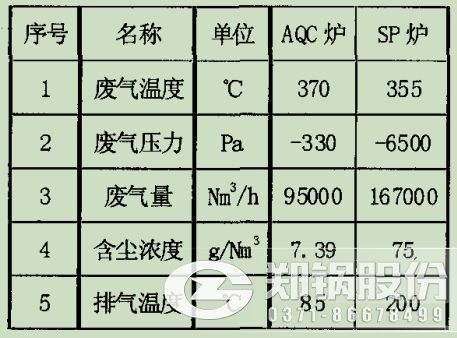

1、AQC、SP鍋爐人爐廢氣特性：

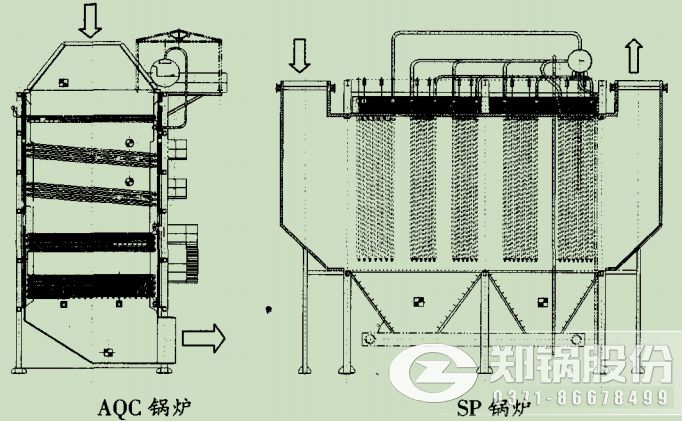

2、水泥窯余熱鍋爐簡介及結構簡述

AQC鍋爐為露天立式布置，為了防止雨雪侵蝕，鍋爐加有防雨棚等設施，鍋爐工質采用自然循環方式。水泥窯窯頭余熱煙氣依次經過AQC鍋爐的過熱器、對流管束、省煤器，從出口煙道引出AQC鍋爐。AQC鍋爐的給水經過省煤器進入鍋筒后通過給水分配管送至鍋筒兩側的下水管入口加熱后，引入鍋筒。鍋爐構架采用框架結構形式，全部采用焊接方式連接。鍋爐在人孔、測量孔、出口集箱等地方均設有檢修平臺，運行平臺采用柵架平臺。入口煙道和出口煙道均與設計院管道相連，煙道口為護板焊接結構，連接處安裝非金屬膨脹節以此消除入1：3管道和出口管道的三向膨脹量，煙道的框架是由型鋼和鋼板組成。煙道護板分塊出廠。過熱器錯列橫置在對流煙道內，由一個管組受熱面組成。對流管束系統由兩組傾斜的蒸發受熱面組成。省煤器系統由省煤器集箱、省煤器蛇形管、省煤器固定組成。鍋筒通過兩只滾柱式支座支撐在鍋爐前部大梁上，受熱狀態可自由的向兩端膨脹。

SP鍋爐為露天立式布置，為了防止雨雪侵蝕，鍋爐加有防雨棚等設施鍋爐工質采用自然循環方式。水泥窯窯尾余熱煙氣依次經過SP鍋爐的過熱器、對流管束，從出口煙道引出SP鍋爐。SP鍋爐的給水經過循環水泵直接引入鍋筒。過熱器逆流錯列垂直布置在對流煙道內，由土個管組受熱面組成。對流管束系統由四組蒸發受熱面分成四個串聯的強制循環回路組成。
