20噸燃煤鍋爐型號：SHL20—2.45—AII爐排結渣研究

結渣是一個非常復雜的物理化學過程，目前主要集中在研究煤粉爐結渣，而對于工業鍋爐則研究較少。本文對鏈條爐排鍋爐結渣的研究基于實爐結渣分析，選取上海某廠一臺燃煤鏈條爐排鍋爐作為測試對象。由于結渣主要發生在爐拱上，因此對爐拱不同位置的灰渣進行取樣，分別通過灰渣形貌和元素進行分析。　　

現場測試對象為某廠一臺20 t /h 燃煤鏈條爐排鍋爐，該鍋爐型號為SHL 20—2． 45—AII，爐膛寬約3 m，高約9 m，鏈條爐排長約7． 12 m，有7 個風倉，水平雙側進風，由相應的7 個小風門開度來控制送風量大小。　　

利用設計的實驗裝置，對該鏈條爐排鍋爐爐拱渣進行取樣，位置分別為前拱1、2、3，后拱1、2、3、4，如圖1 所示。

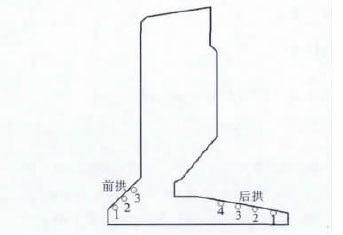

圖1 爐渣取樣位置　　

灰渣形貌分析，爐拱渣樣如圖2 所示　

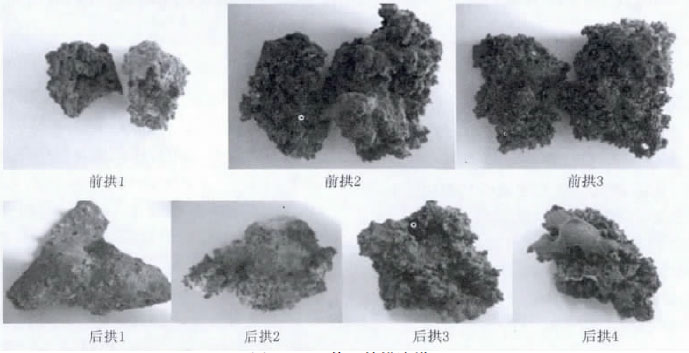

圖2：不同位置爐拱渣樣　　

從圖2中可以看出：　　

前拱1: 此處床層剛開始燃燒，溫度低，飛灰析出量少且不易黏附在爐拱上，因此飛灰沉積速率低，渣層厚度小，質地堅硬而密實，強度高，易去除。　　前拱2: 此處溫度逐漸升高，沉積速率較1 高，渣層較厚，質地介于1、3 之間，內層堅硬，外表疏松，易去除。　　

前拱3: 此處飛灰析出量大，溫度高，并且該鍋爐進煤采用分層煤斗，一次風易將覆蓋在床層上方的細小煤屑吹起，增加了床層析出的飛灰量，同時氣流強度大，因此沉積速率高，渣層厚度很高，外表有很多新飛灰黏附其上，造成結構多孔疏松，強度低，易去除。　　

后拱1: 此處燃燒已基本完全，溫度較低，飛灰析出量少，渣層較薄，已發生燒結，質地堅硬，內部多孔，外部表面已黏結形成一個較平滑的整體，黏附飛灰能力不強，較難去除。　　后拱2: 渣層厚度較小，已燒結，外表較為粗糙，黏附飛灰易脫落，強度較高，較難去除。　　

后拱3、4: 此處燃燒劇烈，溫度高，渣層厚度較高，已發生熔融與燒結，外表多絮狀物，呈玻璃態，飛灰顆粒易黏附其表面，從而能夠增強灰渣層的生長;硬度大，與爐墻緊密結合，不易去除。灰渣形貌分析匯總如表1 所示。　

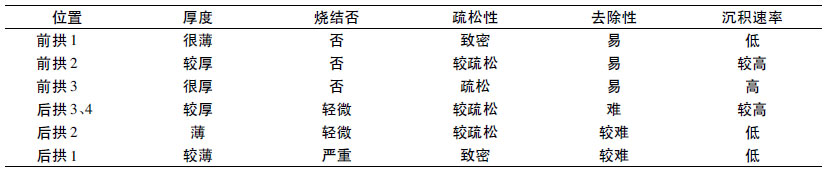

表1 灰渣形貌分析
